雙主軸+平行移動設計，雙主機臺可長型排列或方型排列，適合超長型工件或超大型工件研磨拋光
可單機研磨或合并運行，操作靈活
可研磨最長尺寸，約300 x 1600mm

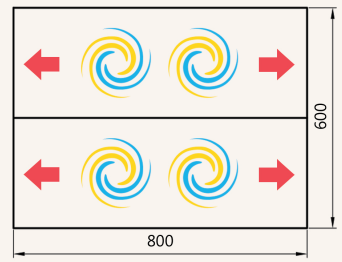

可研磨最寬尺寸，約600 x 800mm
雙平臺平行移動式超大研磨平臺
* 雙平臺系統，各為獨立HD-7200
* 各配備雙轉軸，具有平行移動功能

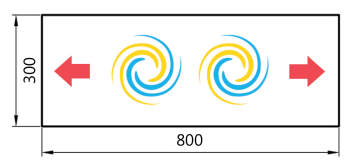

* 單機研磨范圍 800 x 300mm
* 雙平臺可自由排列
* 左右排列時研磨范圍可達 1600 x 300mm
* 適合大型CNC面板、長型工件

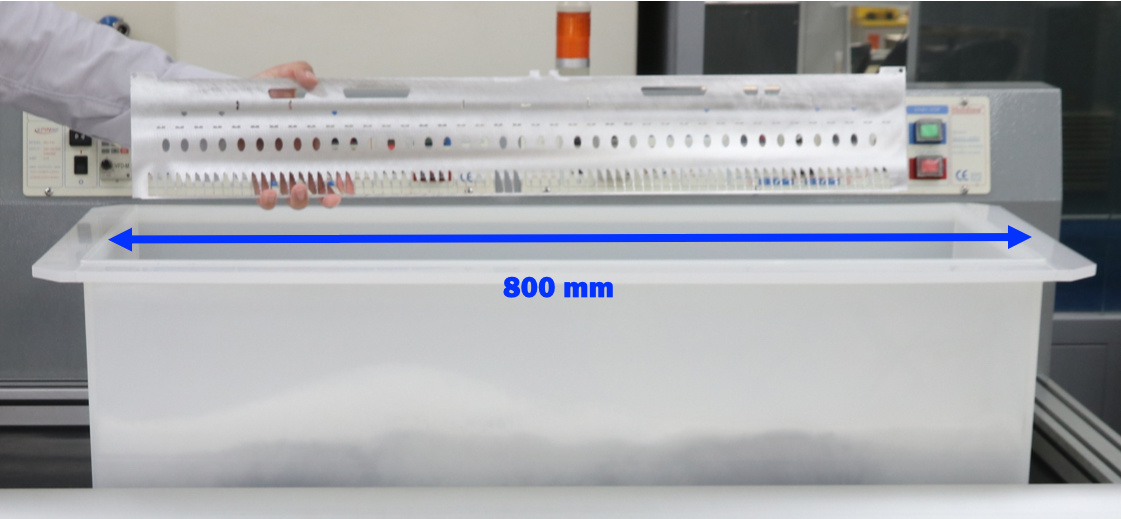

鋁面板研磨案例
研磨特色
*高精度研磨：不傷尺寸，絕不變形
最適合高精度工件 、細致、薄型、 長型工件
*無死角研磨：孔縫皆可達 磁針深入死角，最適合不規則工件
研磨功效
*去除毛邊、輕微倒角：
*拋光、去除刀痕、去除氧化層：
規格
型號 機臺尺寸（LxWxH） 控制器尺寸(LxWxH) 容器尺寸 電源 凈重 HD-7400 1480x680x765mm 525x325x1050mm 訂制品 三相 AC220/380V
(50/60HZ)1000KG 型號 適用材質與最大研磨量（KG） 研磨范圍 標準配備 HD-7400 銅、不銹鋼
（非導磁材料）A. 300 x 800 mm x 2
B. 300 x 1600 mm
C. 600 x 800 mm1. 不銹鋼針 24 KG（標準規格）
2. 塑料容器 4 只
3. 篩選用容器 1 組
4. 回收針用磁性筒 5 支
5. 研磨液 (20,000 c.c.)
6. 操作說明書 1 份鋁、鋅、鐵、鋼、不銹鋼
（導磁材料）最大研磨量是以實心、小型之非導磁不銹鋼或銅工件算。 實際研磨量依工件之材質、形狀、條件有所差異
操作方法

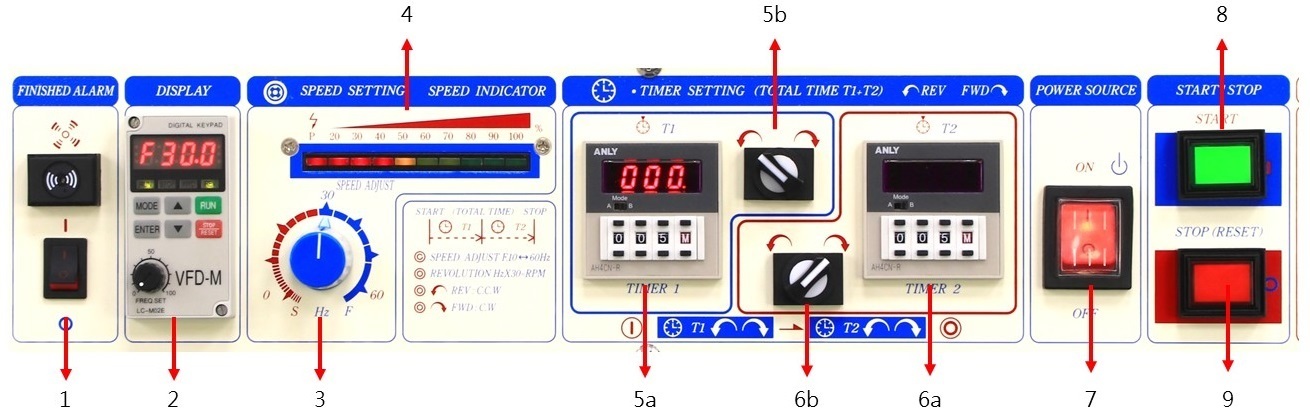

*主控制面板
1.研磨完成警報 ： 可開關研磨完成之蜂鳴器警示
2.頻率顯示器(錯誤訊息顯示器) ： 運轉時顯示研磨頻率; 發生故障時會顯示狀況代號
3.頻率調整旋鈕 ： 設定研磨的頻率(速度)，最高60Hz
4.頻率顯示器(LED) ： 運轉時顯示研磨頻率
5.研磨時程設定 (第1段) ： 分兩階段設定，此為第1段。 5a為計時器; 5b為旋轉方向設定
6.研磨時程設定 (第2段) ： 分兩階段設定，此為第2段。 6a為計時器; 6b為旋轉方向設定
7.總電源開關
8.啟動按鈕 ： 按下開始研磨
9.停止按鈕 ： 按下停止研磨

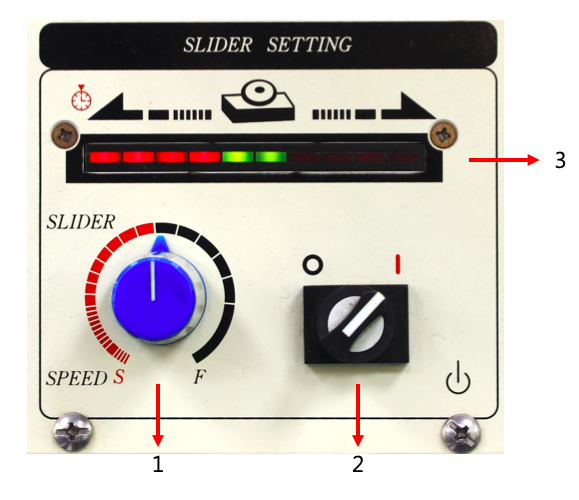

*平行移動控制面板
1.平行移動速度調整鈕： 調整磁場平行移動的速度
2.平行移動開關 ： 開啟時磁場平行移動; 關閉時磁場位置固定
3.平行移動速度顯示器(LED) ： 顯示平行移動的速度
