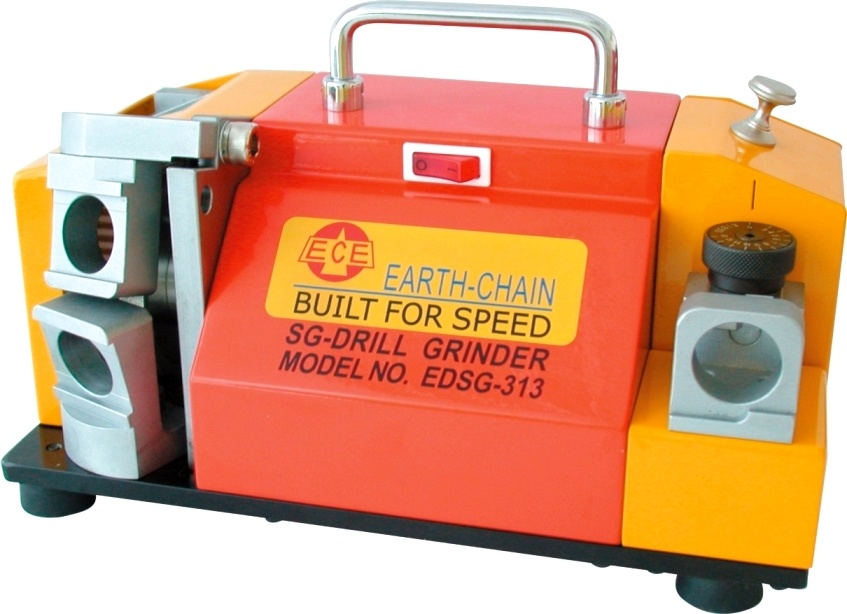

EDSG-313 (Ø3mm-Ø13mm)
SG銑刀柄短鉆
鍍鈦短鉆
定位設定座
11pcs ER筒夾
CBN鉆石砂輪
規格
型號 EDSG-313 馬達 2106 研磨能力 Ø3mm ~ Ø13mm 轉速 4500 R.P.M. 先端角 1754 重 量 12.8 kg 電源 AC110V / AC220V 單相 (60Hz/50Hz) 砂輪 CBN#250 標準附件 ER 筒夾 Ø3mm ~ Ø13mm (11pcs) CBN 鉆石砂輪 #250 × 1pc and #400 × 1pc(HSS鉆頭專用) 六角板手 4mm × 1pc, 5mm × 1pc 訂購編號 品 名 EDSG-313-1C CBN 鉆石砂輪 #250 (HSS鉆頭專用) Ø6mm ~ Ø13mm EDSG-313-2C CBN 鉆石砂輪 #400 (HSS鉆頭專用)Ø3mm ~ Ø6mm 操作方式

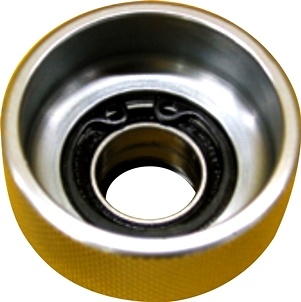

鉆頭夾具組加裝軸承(可輕松的夾持鉆頭)
鉆頭夾具組與“筒夾”及“鉆頭”之組裝。
請依左列圖標1,2,3,4之步驟組裝。 “不鎖緊”如圖標1
鉆頭直徑之定位調整
先將刻度調整環向右轉至歸零位置。
將刻度調整環向左轉至所要研磨之鉆頭直徑尺寸。 如圖標2
鉆頭之定位
插入鉆頭夾具組至調整臺及鉆頭插到底后,將鉆頭及夾具組向右轉到底后鎖緊。 如圖標3

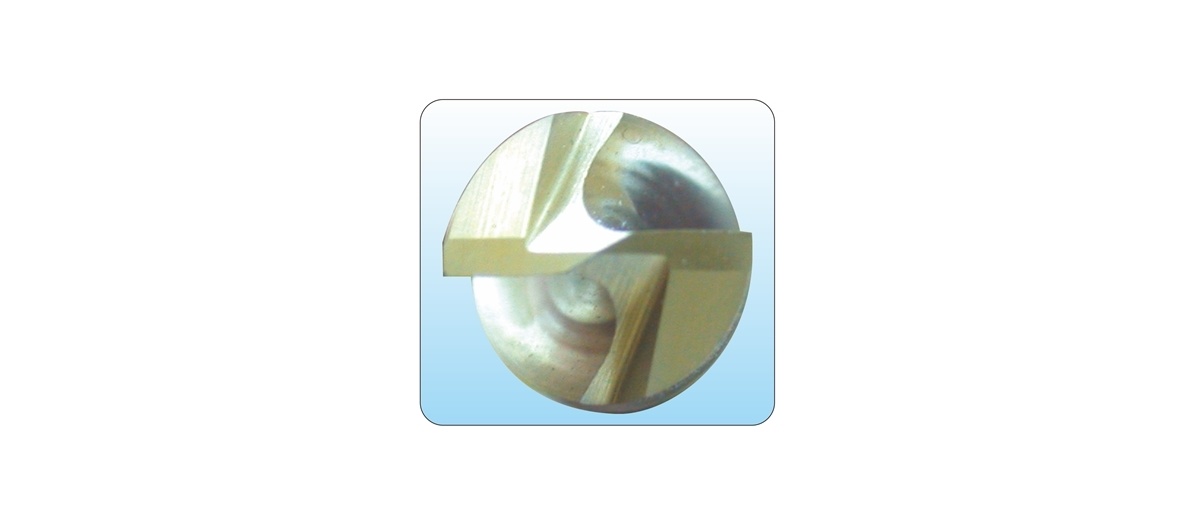

注意:刻度調整環可能因鉆頭之新舊及規格樣式不同而無法精確,請于鉆頭定位后確認鉆頭刀口需與鉆頭夾具組之缺口成平行狀態。 (如右圖標)

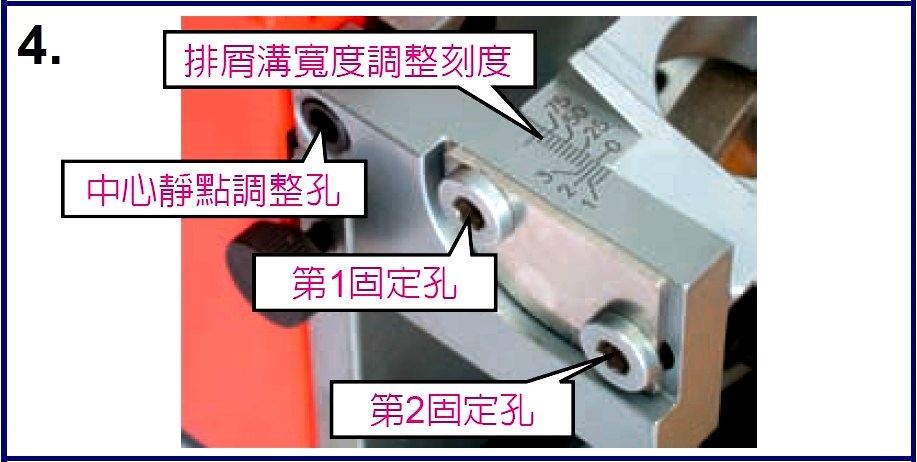

鉆頭中心靜點與排屑溝寬度調整
先確認鉆頭尺寸后核對排屑建議寬度(如右圖排屑溝建議表)。 先松開圖上第2固定孔,再松開第1固定孔。 將靜點座上的刻度移動至所需尺寸(方式和光標卡尺判讀刻度方式相同),請先鎖緊第1固定孔后再鎖緊第2固定孔即可研磨。
調整中心靜點,向右調靜點變大向左調靜點變小。 如圖示4
鉆頭之中心靜點研磨
插入鉆頭夾具組及鉆頭并輕輕接觸砂輪后緩慢推進開始研磨,直至研磨聲消失為止。
取出鉆頭夾具組及鉆頭,轉180°依上述步驟再研磨另一中心靜點,即完成中心靜點研磨。 如圖示5
注意:研磨機出廠前已調整完畢,非必要請勿自行調整。
鉆頭后斜角研磨
插入鉆頭夾具組及鉆頭至后斜角研磨座,并輕輕接觸砂輪后緩慢推進開始研磨,直到研磨聲消失為止。
取出鉆頭夾具組及鉆頭,轉180°依上述步驟再研磨另一后斜角,即完成后斜角研磨。
調整刀刃大小,向右調整刀刃變小向左調整刀刃變大。 如圖標6
鉆頭刀刃研磨
插入鉆頭夾具組及鉆頭至刀刃研磨座,并輕輕接觸砂輪后緩慢推進開始研磨,直到研磨聲消失為止。
取出鉆頭夾具組及鉆頭,轉180°依上述步驟再研磨另一刀刃,即完成刀刃研磨。 如圖示7
注意:
1.研磨機使用后,請以高壓風槍清除研磨屑粉,再以干凈抹布擦拭,并擦上少許防銹油,以增長使用壽命。
2.馬達請勿持續運轉超過1小時。
研磨機使用后請經常清除鉆頭屑粉及保養,以避免屑粉與研磨座磨擦損耗,增長使用壽命。
本機在正常使用范圍內保固一年(虛耗零件及砂輪除外)
