特點

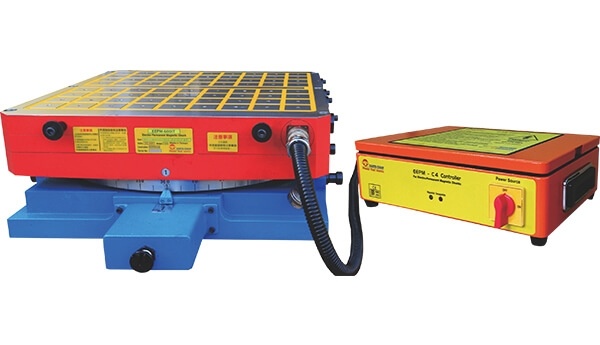

● 改變傳統夾持方式，采用永電式電控磁盤，一體成形制造，可輕易做五面加工無障礙。
● 磁力超強達 1250kgf/100cm²±5%。 (4個磁極)
● 永磁式電控結構設計：3~10秒鐘充、退磁，使用時不須持續供電無電線干擾，無溫升、可長時間使用。
● 磁力可調整。
● 采二片齒式聯結器定位，分割精度可達±3“，且精度不隨使用時數之增加而改變。
● 強力鎖緊裝置，耐重切削。
● 使用空壓，松開、鎖緊，操作簡便。
● 采用FC35鑄鐵，并經過數次冷熱調質處理，精密度耐久不變形。
規格

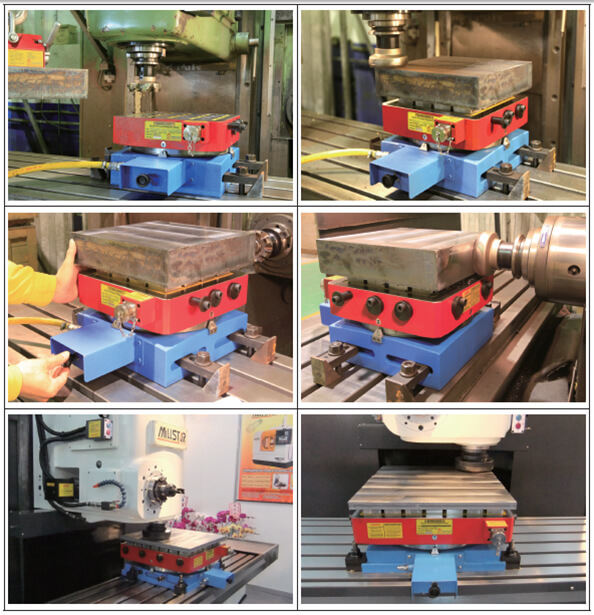

● 適用于各式臥式搪、銑床等精密分度加工。
● 工件厚度要求10mm以上。
● 配合導磁軟爪及滑動性彈簧塊使用，可做更多功能之工件夾持加工，如：五面加工、鉆孔、攻牙、銑溝槽...等， 一次完成加工程序; 不規則及表面彎曲之工件亦可夾持加工。 (詳細請參閱特別附件之說明)
單位：mm
MODEL NO EEPM-300IT EEPM-470IT EEPM-600IT EEPM-800IT 長×寬 300×300 470×470 600×600 800×800 總高 193 187 226 302 驅動 鎖緊/松開 氣壓供給 5~8 kgf/cm² 回轉 手動 垂直理論荷重 1200 kg 2400 kg 3400 kg 4500 kg 容許積數荷重 500 kg 1000 kg 2000 kg 3000 kg 回轉方向 正反轉皆可 分割角度 標準規格 24T~15°
特殊規格 72T~5°標準規格72T~5° /特殊規格360T~1° 重 量 104 kg 223 kg 453 kg 983 kg 磁極尺寸 50×50 磁極數 16 48 72 144 總吸力 kgf ±5% 5000 15000 22500 45000 電壓（ 單相） 磁盤 DC220V /控制器 AC220V~480V 電流 AMP 15A 23A 23A 18A 控制器 (已含) C1 C2 C4 C8 電壓（ 單相） 磁盤 DC380V / 控制器 AC380V~440V 電流 AMP 13A 10A 18A 18A 控制器 (已含) C1H C2H C2H C4H 型號 EEPM-300IT EEPM-470IT EEPM-600IT EEPM-800IT 上面真直 0.01 0.015 0.02 0.02 上面旋轉起伏 0.01 0.01 0.015 0.015 上下面平行 0.01 0.015 0.02 0.02 基準側面值角度 0.015 0.015 0.02 0.02 分割精度(秒) 4等份 ±2" 72等份 ±3" -
-
