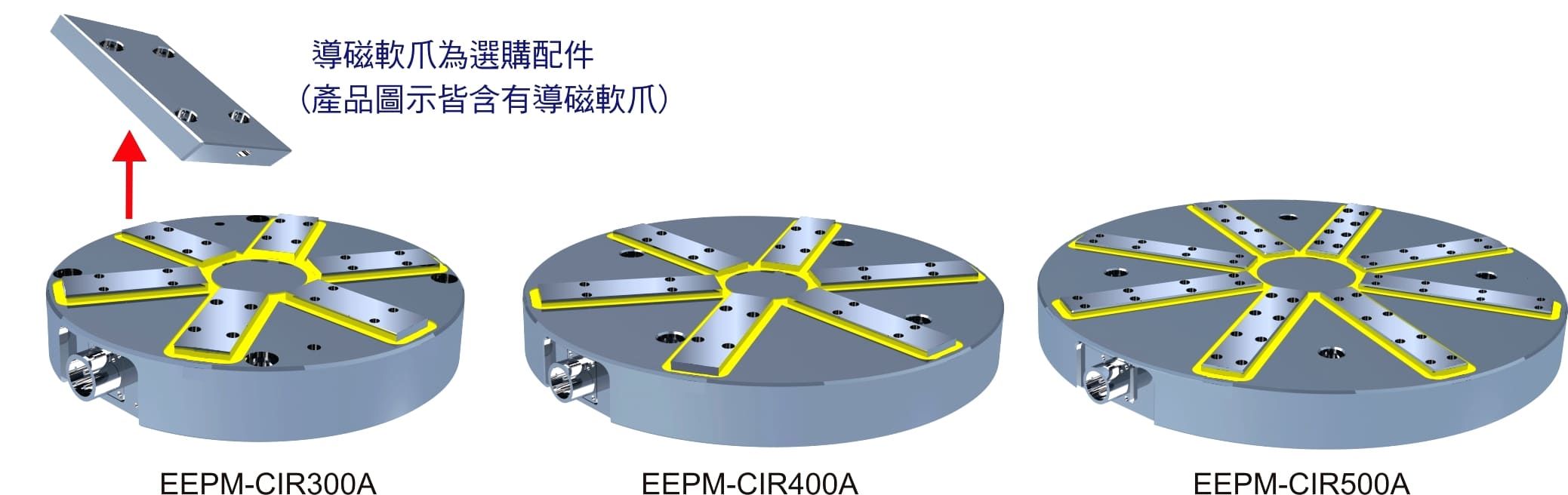

EEPM-CIRA 系列
特點
● 圓形放射狀磁極設計，適合圓形及任何形狀之工件夾持加工。
● 工件可同時接觸所有磁極，磁力最小為1600Kgf (1.6 噸) ±5% ; 最大可達 4400Kgf (4.4 噸)±5%-視工件大小及磁盤 尺寸而定。 (實際磁力請參考規格表)。
● 圓形永久磁盤電控式設計，1-10 秒充退磁 (視磁盤大小而定)，磁力可調整，充磁后無須持續供電，故充磁后可將電線拿掉，磁盤可自由旋轉，無電線干擾。

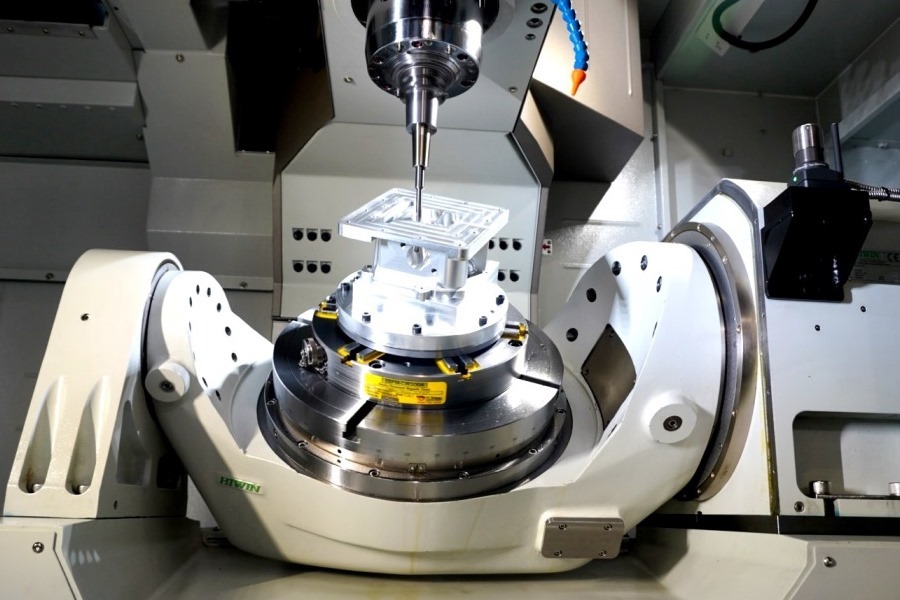

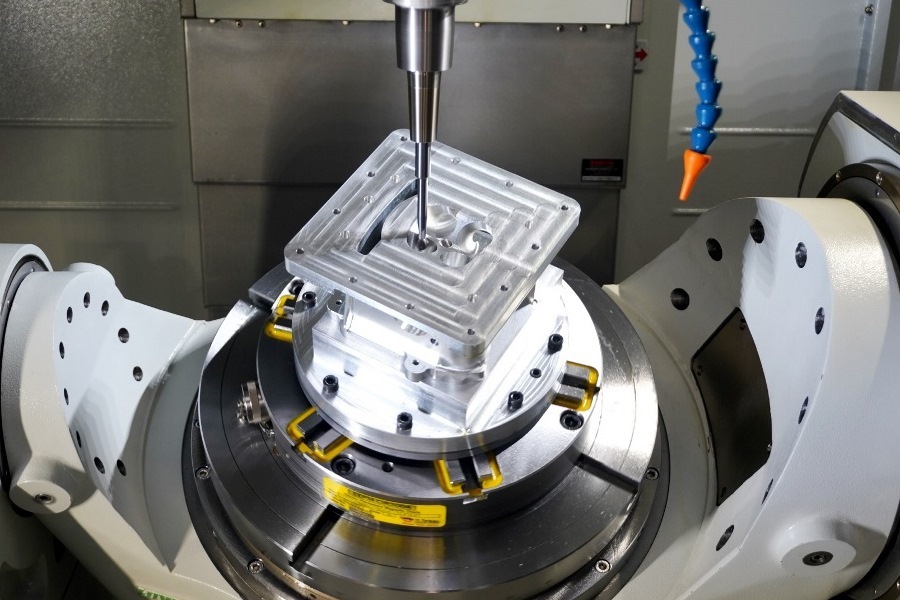

● 工件夾持加工無障礙，可自由加工工件之任何五面，真正發揮五面加工之功能。
● 永磁式電控設計，無溫升問題，確保工件不變形。
用途及適用范圍
● 適用于薄、小型工件之綜合切削加工。
● 最小工件面積要求：
● EEPM-CIR300-Ø300mm; EEPM-CIR400-Ø360mm; EEPM-CIR 500-Ø500mm 以上或其它形狀同等面積之工件。
● 配合導磁軟爪可做定位夾持等更多功能用途。

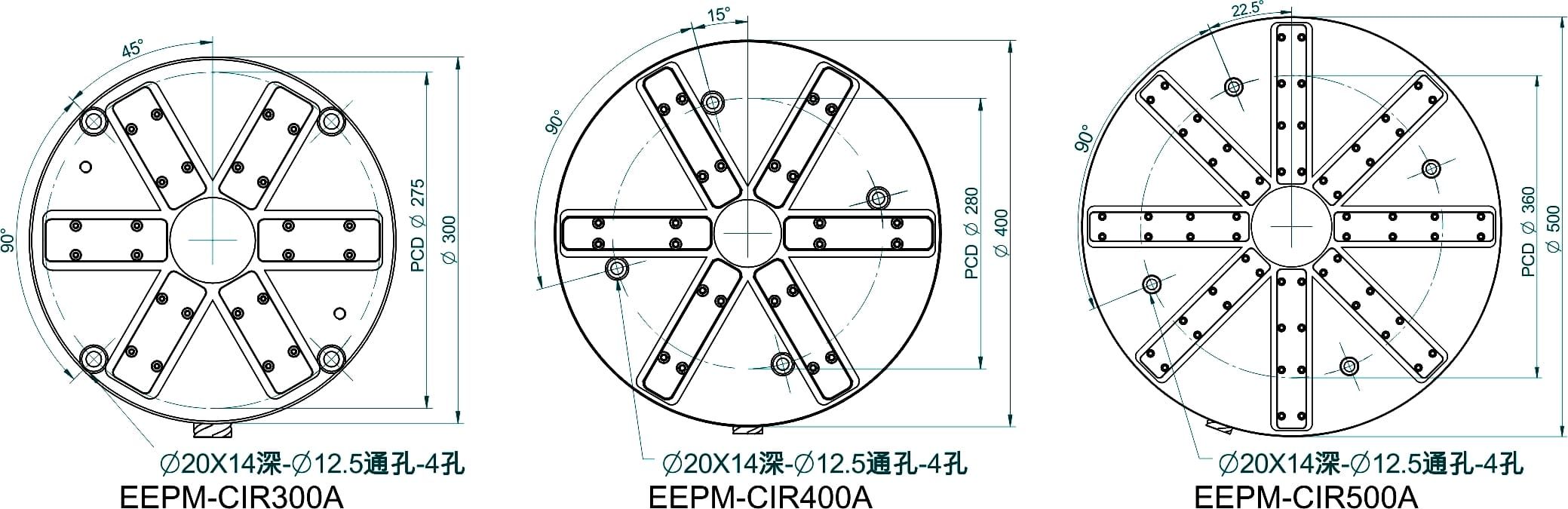

規格
專利號碼：M358689
單位：mm
型號 尺寸 磁級數 最大磁力 磁盤凈重 電壓
(單相)電流
AMP控制器
(已含)外徑 內徑 高度 EEPM-CIR300A Ø300 0 55 6 1600kgf±5% 30kg 磁盤
DC
220V
控制器
AC
220V
/
480V7A C1 EEPM-CIR400A Ø400 0 55 6 2480kgf±5% 55kg 18A C1 EEPM-CIR500A Ø500 0 55 8 4400kgf±5% 85kg 22A C1 （本系列接受定制特殊規格）

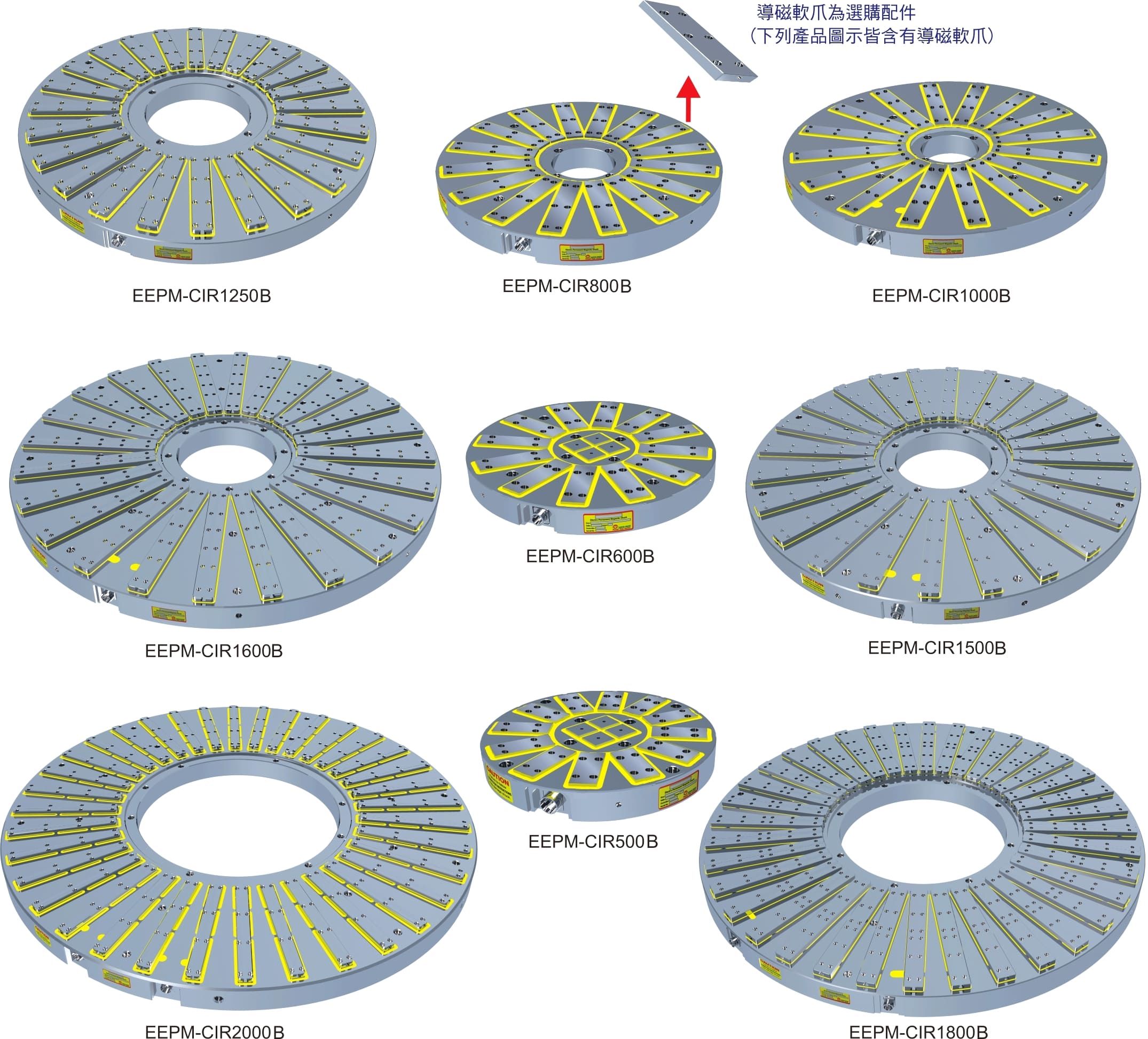

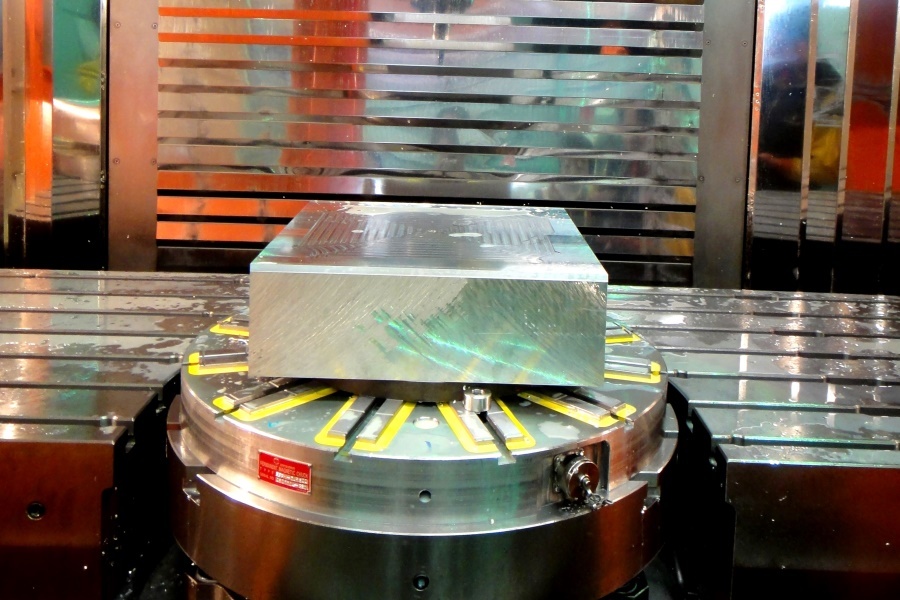

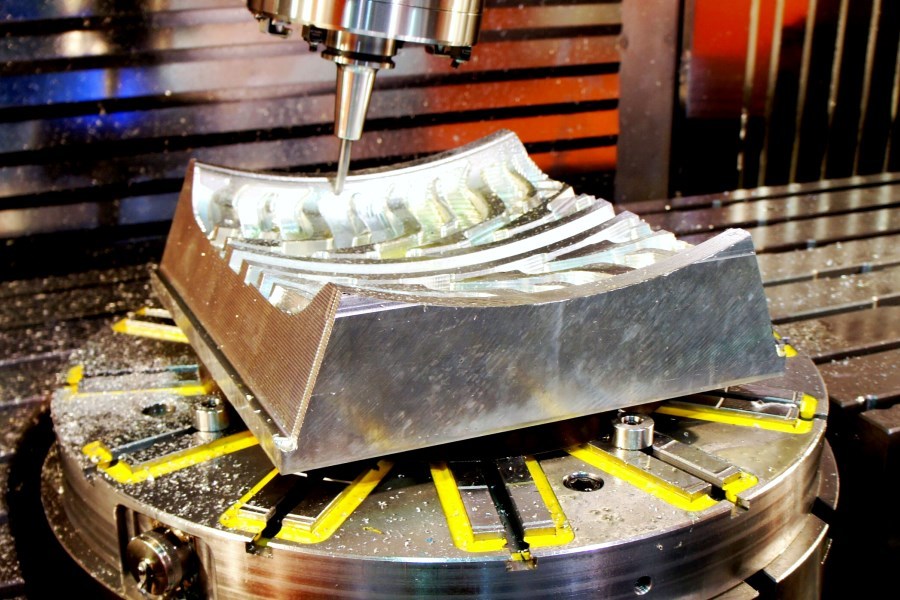

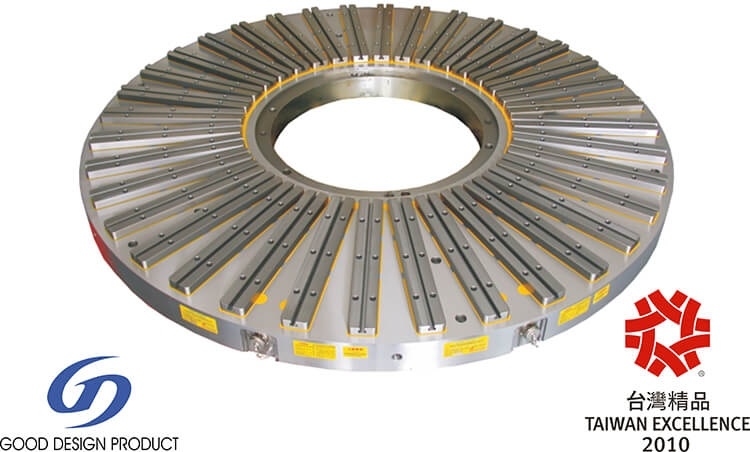

EEPM-CIR 系列
特點
● 圓形放射狀磁極設計，適合圓形及任何形狀之工件夾持加工。
● 工件可同時接觸所有磁極，磁力最小為 6650Kgf (6.65噸) ±5% ; 最大可達 59,850Kgf (59.85 噸)±5%，視工件大小及磁盤尺寸而定。 (實際磁力請參考規格表)
● 圓形永久磁盤電控式設計，1~10 秒充退磁 (視磁盤大小而定 )，磁力可調整，充磁后無需持續供電，故充磁后可將電線拿掉，磁盤可自由旋轉，無電線干擾。
● 工件夾持加工無障礙，可自由加工工件之任何五面，真正發揮五面加工之功能。
● 永磁式電控設計，無溫升問題，確保工件不變形。
用途及適用范圍

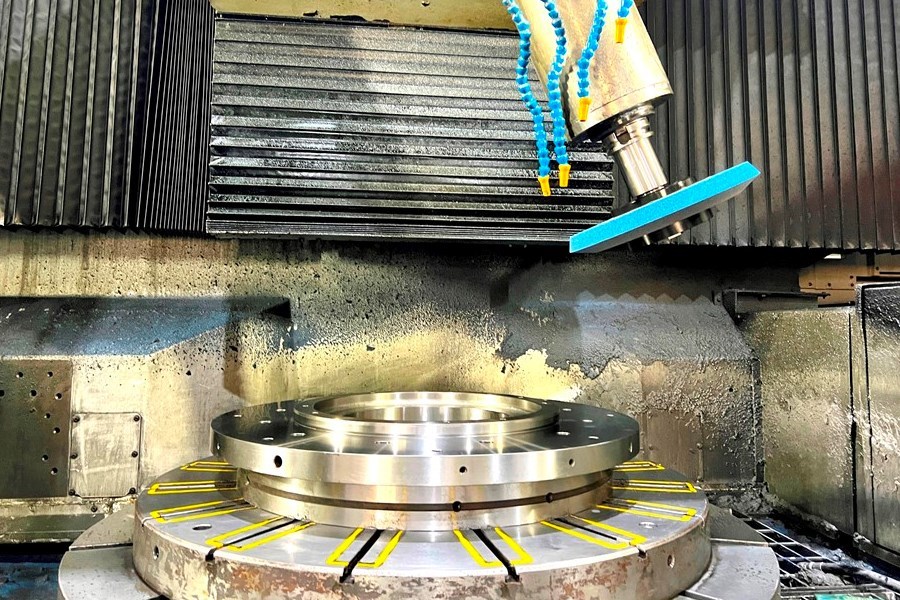

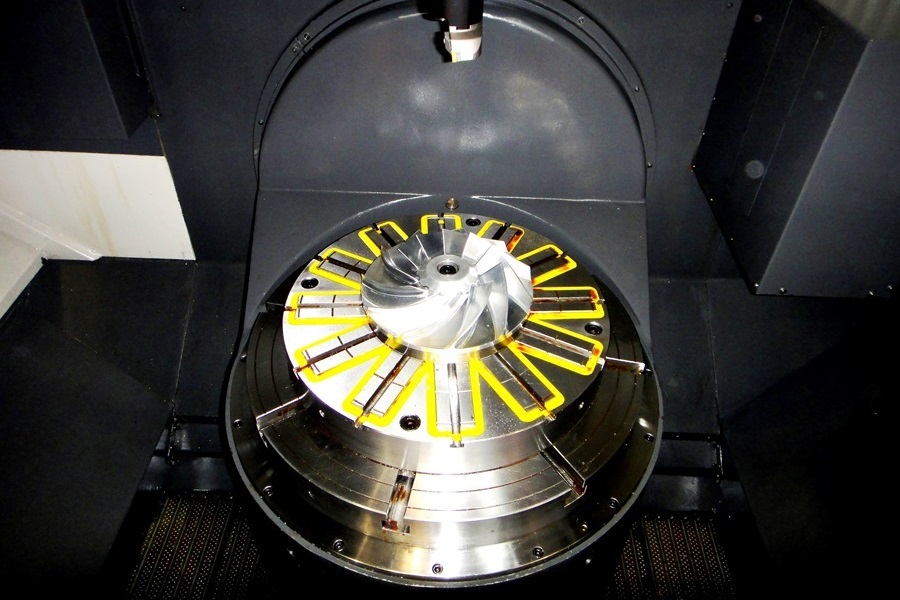

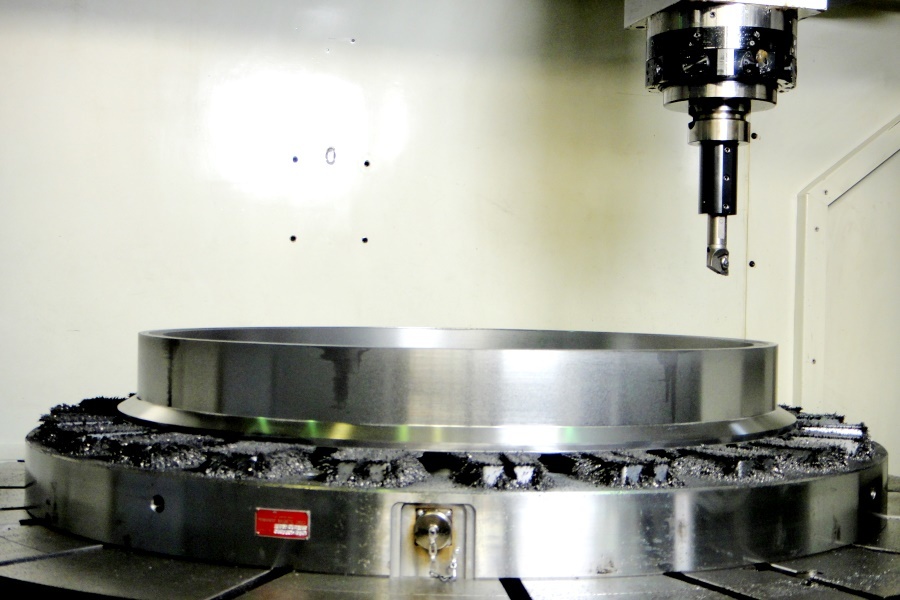

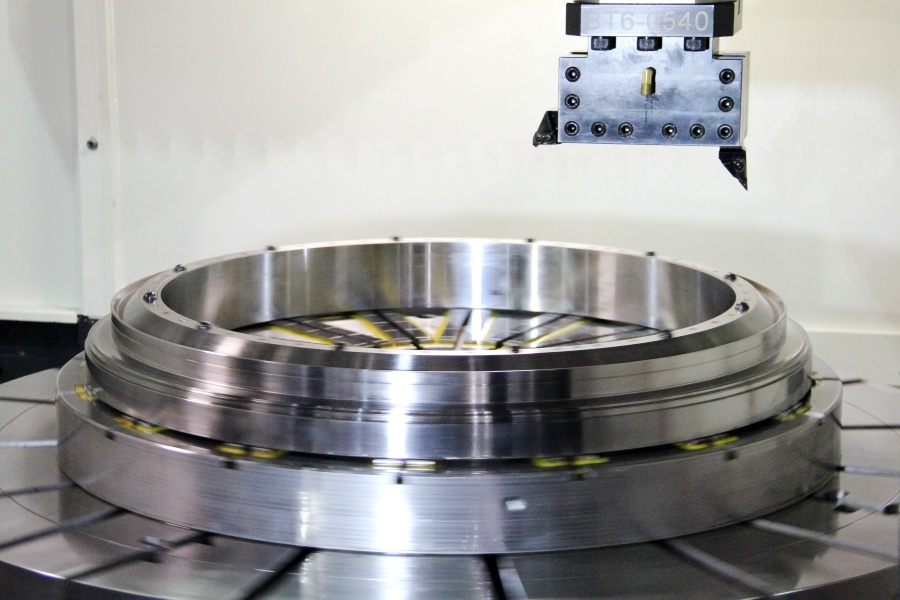

● 適用于立式車床、CNC 五軸綜合切削加工機等結合使用。
● 最小工件面積要求：
EEPM-CIR500-Ø300mm ; EEPM-CIR600-Ø360mm
EEPM-CIR800-Ø500mm ; EEPM-CIR1000-Ø500mm
EEPM-CIR1250-Ø850mm; EEPM-CIR1500-Ø850mm
EEPM-CIR1600-Ø1200mm ; EEPM-CIR1800-Ø1200mm
以上或其它形狀同等面積之工件。
配合導磁軟爪，可做定位夾持等更多功能用途。
規格

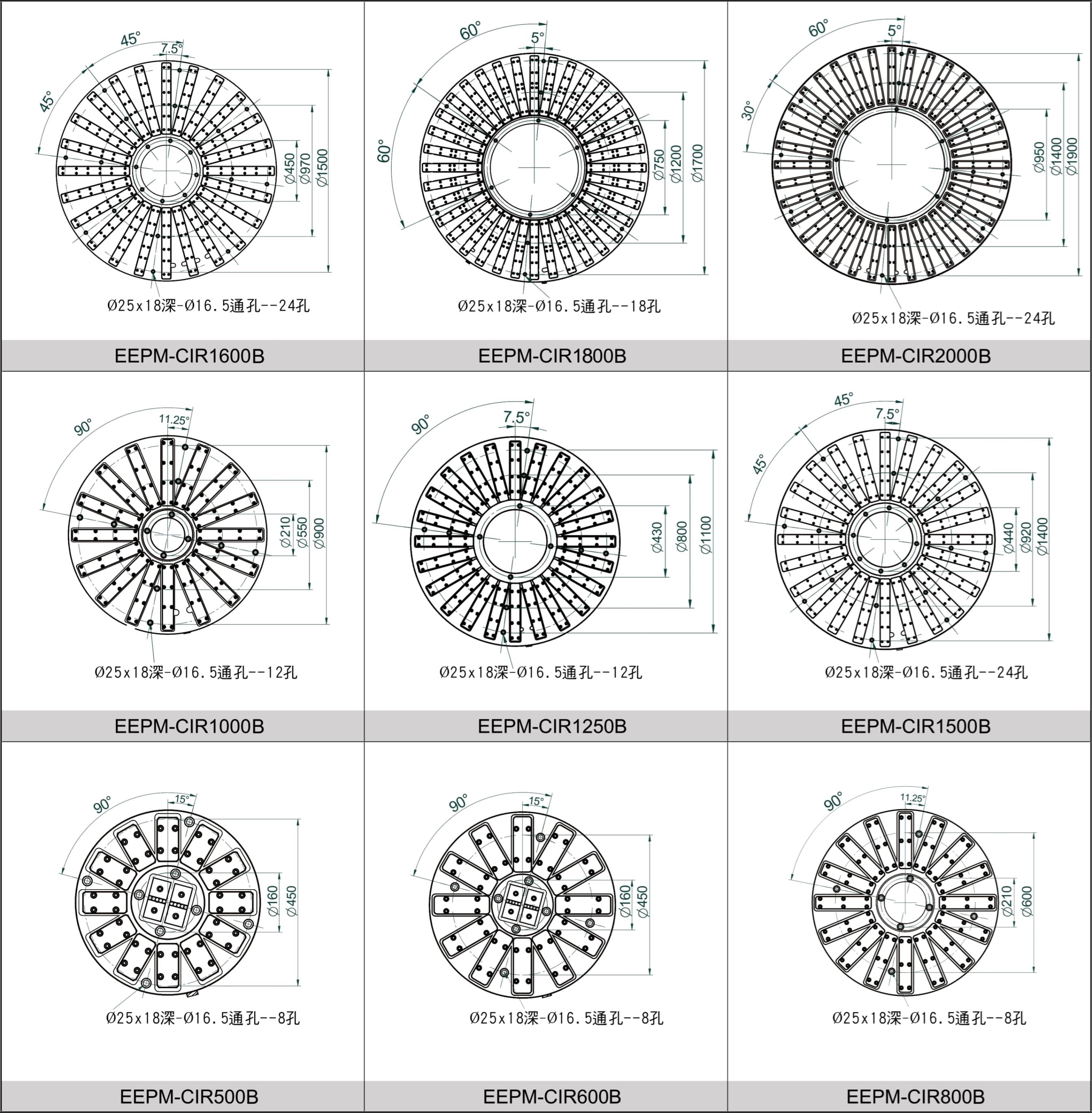

安裝螺絲孔尺寸
專利號碼：M358689
單位：mm
型號 尺寸 磁級數 最大磁力 磁盤凈重 電壓
(單相)電流
AMP控制器
(已含)電壓
(單相)電流
AMP控制器
(已含)外徑 內徑 高度 EEPM-CIR500B Ø500 0 70 12/4 6650kgf±5% 104kg 磁盤
DC
220V
控制器
AC
220V
/
480V35A C1 磁盤
DC
3907
控制器
AC
3907
/
450715A C1 EEPM-CIR600B Ø600 0 70 12/4 9500kgf±5% 148kg 23A C2 15A C2 EEPM-CIR800B Ø800 Ø250 85 16 15200kgf±5% 302kg 30A C2 28A C2 EEPM-CIR1000B Ø1000 Ø250 85 16 19000kgf±5% 471kg 24A C4 20A C4 EEPM-CIR1250B Ø1260 Ø500 90 24 28500kgf±5% 828kg 33A C4 18A C4 EEPM-CIR1500B Ø1520 Ø500 100 24 39900kgf±5% 1325kg 24A C8 25A C8 EEPM-CIR1600B Ø1630 Ø500 100 24 45600kgf±5% 1507kg 24A C8 20A C8 EEPM-CIR1800B Ø1820 Ø800 100 36 59850kgf±5% 2290kg 33A C8 28A C8 EEPM-CIR2000B Ø2050 Ø1000 110 36 59850kgf±5% 2490kg 33A C8 28A C8 EEPM-CIR2600B - - - - - - - - - - EEPM-CIR3000B - - - - - - - - - - （本系列接受定制特殊規格）
選配
1.導磁軟爪EEPM-CIRIB系列，用于配合EEPM-CIR系列磁盤使用，可提升更多工件夾持之功能。
2.當磁盤固定于工作臺上不須精確的校正平行度，因?qū)Т跑涀橐惶鎿Q性及消耗性之特別附件，夾持工件前可于機 器上直接精修平面，其平行度可100% 與機器成平行狀態。
特別附件-導磁軟爪
單位：mm
導磁軟爪型號 導磁軟爪含T型溝槽 長 寬 高 EEPM-CIRIB300A EEPM-CIRIB300AT 96 35 15 EEPM-CIRIB400A EEPM-CIRIB400AT 155 35 15 EEPM-CIRIB500A EEPM-CIRIB500AT 190 35 15 EEPM-CIRIB500B EEPM-CIRIB500BT 120 60 20 EEPM-CIRIB600B EEPM-CIRIB600BT 180 60 20 EEPM-CIRIB800B EEPM-CIRIB800BT 240 55 20 導磁軟爪含T型溝槽
單位：mm

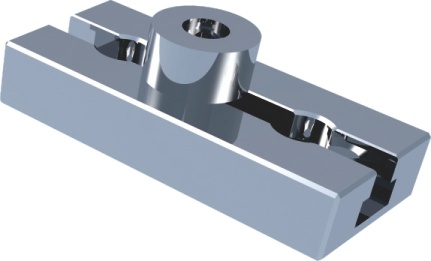

導磁軟爪型號 導磁軟爪含T型溝槽 長 寬 高 EEPM-CIRIB1000B EEPM-CIRIB1000BT 335 55 20 EEPM-CIRIB1250B EEPM-CIRIB1250BT 350 60 20 EEPM-CIRIB1500B EEPM-CIRIB1500BT 465 65 20 EEPM-CIRIB1600B EEPM-CIRIB1600BT 525 65 20 EEPM-CIRIB1800B EEPM-CIRIB1800BT 465 65 20 EEPM-CIRIB2000B EEPM-CIRIB2000BT 475 65 20 特別附件-T型固定滑塊(需選購導磁軟爪含T型溝槽方可結合使用)
1.T型固定滑塊可當作基準面，使工件輕易的在磁盤上定位。
2. 適用于厚度較薄工件，因吸磁面積較小，加工時可能會有移動情況產生，此時需使用T 型固定滑塊確保工件不移動。

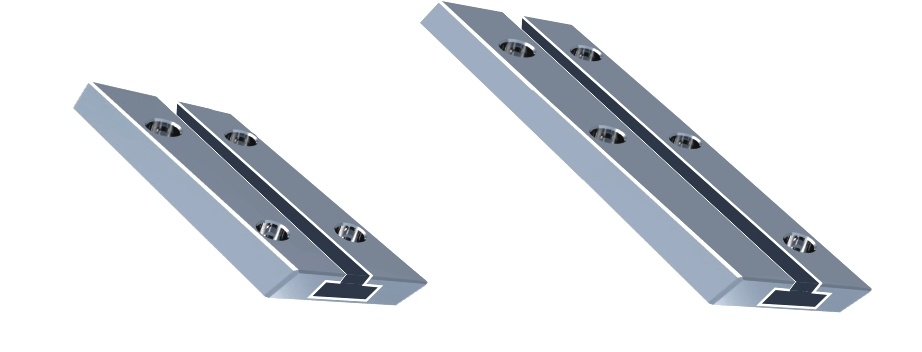

EEPM-T 系列
單位：mm

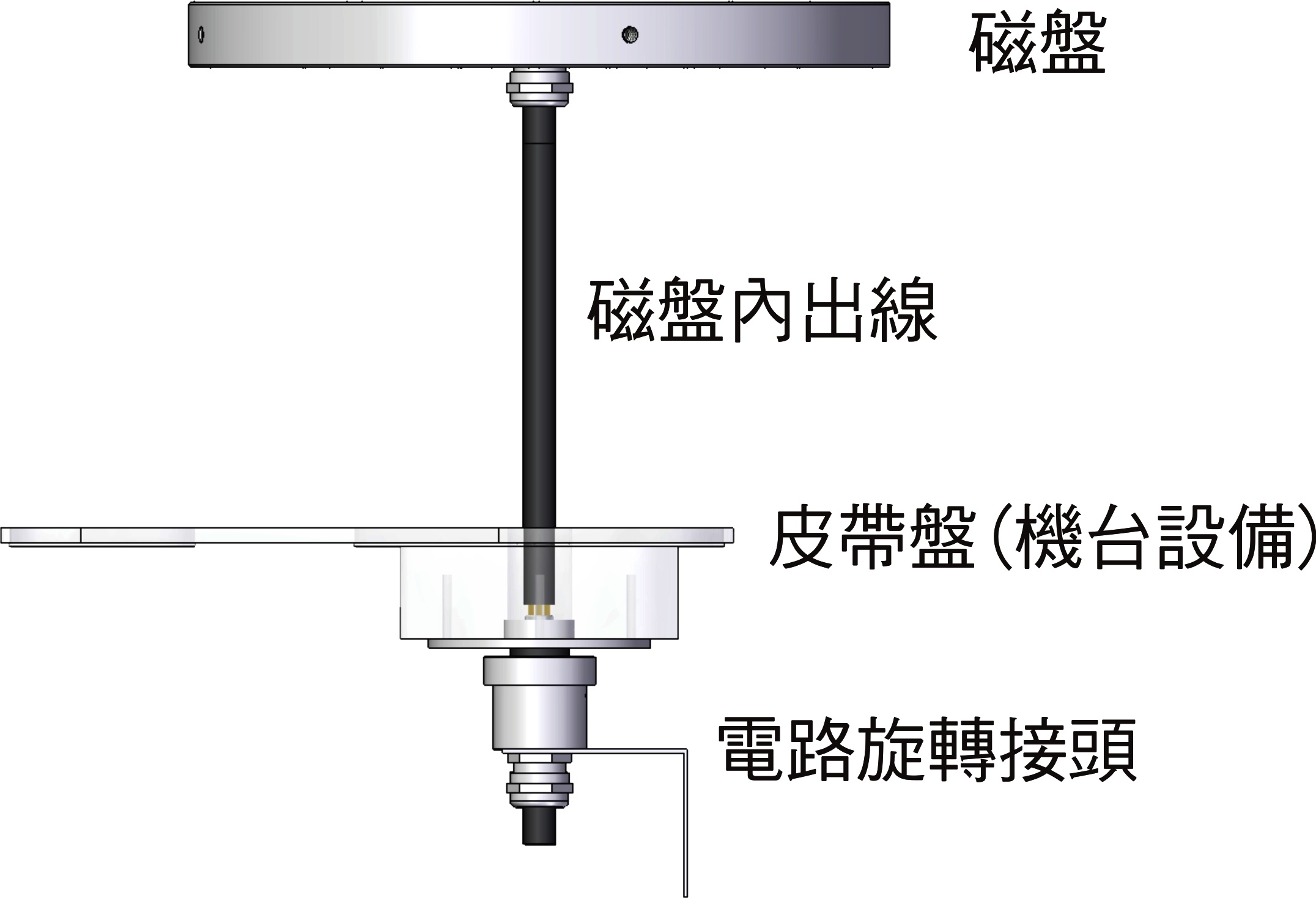

型號 長 寬 高 適用型號 EEPM-15T 77 35 15 EEPM-CIRA系列 EEPM-20T 120 50 20 EEPM-CIRB系列 電路旋轉接頭(需自行購買)
充退磁鏈接線路，裝置于磁盤后部中心位置，可隨著磁盤旋轉而轉動。
-
