ECB 系列

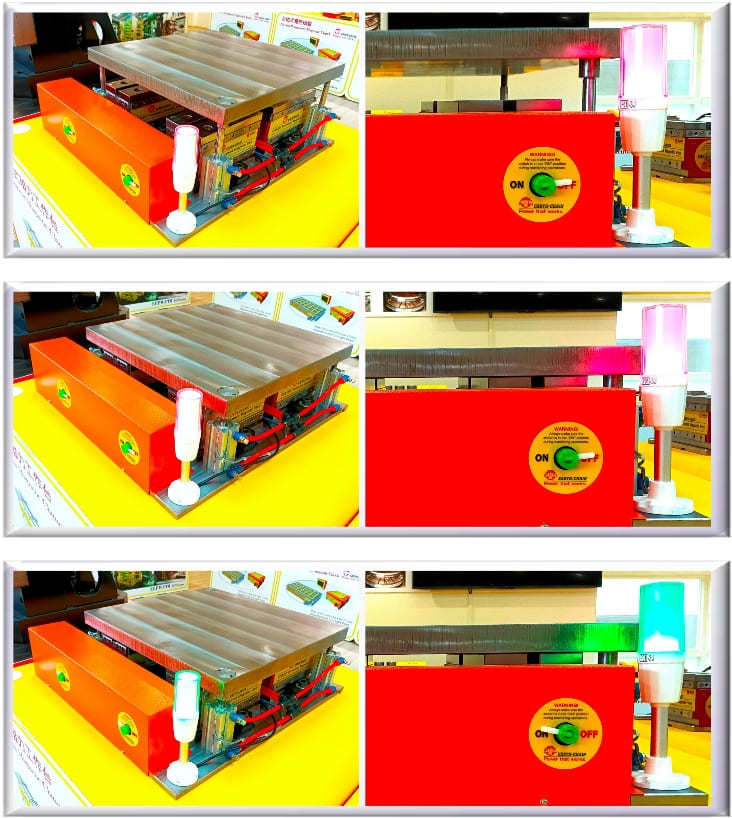

應用于永磁式工作臺吸、退磁自動化控制
永磁式工作臺開關自動化控制
產品附件：
- 產品描述

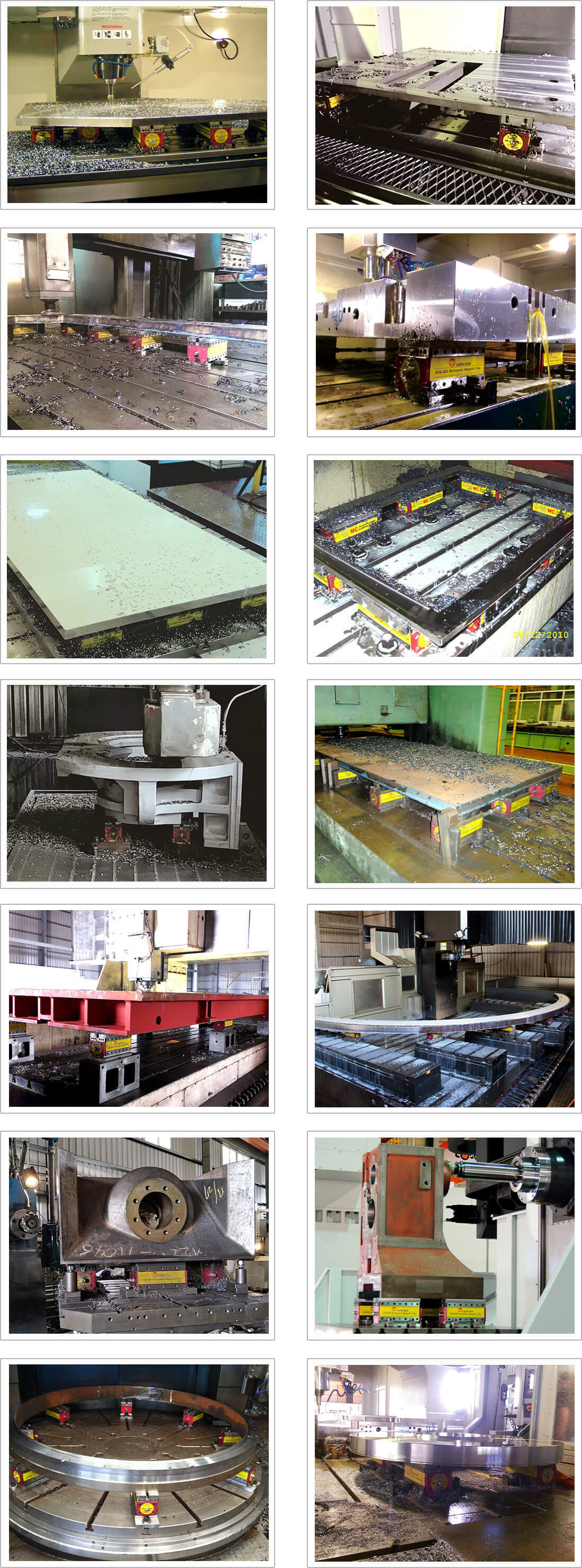

- 應用照片
- 應用視頻
圖片較多，緩沖較慢，請耐心等待...
-

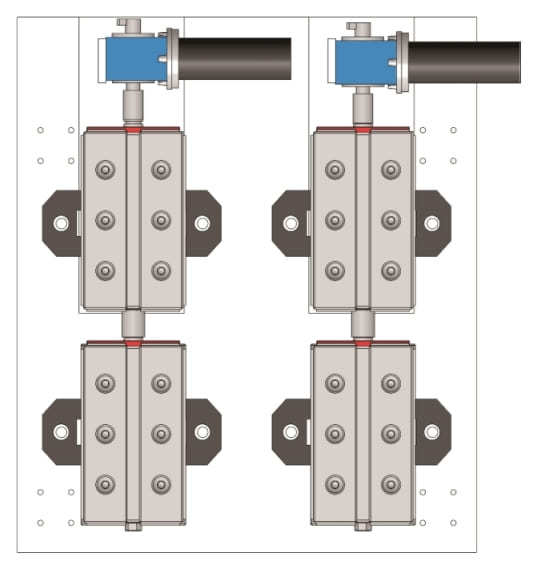

永磁式磁力工作臺加裝減速馬達結構設計，適用于龍門大型機臺組裝永磁式磁力工作臺，利用減速馬達進行自動吸、退磁動作，達到省時省力、快速夾持應用效益。
特點

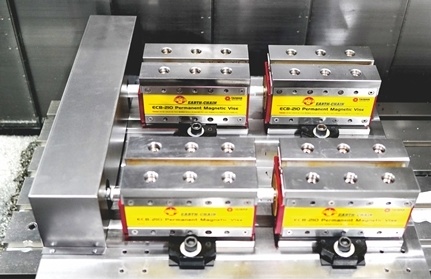

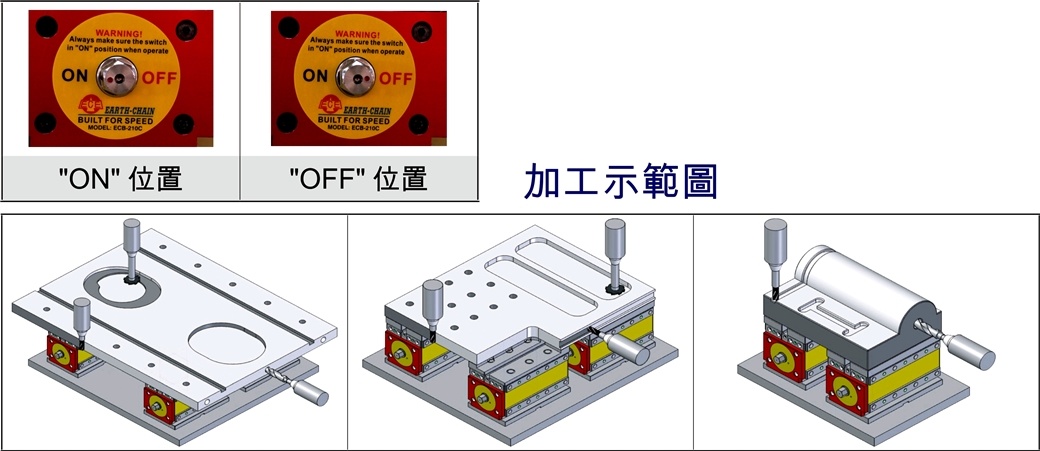

● 全新系列“開關式永久磁力工作臺夾具系統”ECB系列，為一新的工件夾持概念，適用于立式及臥式CNC綜合切削加工機及銑床，快速夾持工件，可做5面切削加工，鉆孔、攻牙、銑溝槽一次完成，節省加工流程以降低過多加工程序之重覆公差，并提高工作效率，大幅降低加工成本。
● 可依工件之大小自由組合磁力工作臺之?dāng)?shù)量、位置及間距。
● ECB系列附有替換式“導磁軟爪”，可于夾持工件加工前于機器上直接精修“導磁軟爪”，故無論機器是否精密，皆可做到百分百定位加工，“導磁軟爪”亦可于加工工件時直接鉆孔，攻牙或切溝，“導磁軟爪”之使用功能甚多，使用者可針對各種不同工件需求自行制作。
● 兩個工作流程即完成工件加工，不但大幅提高加工效率又可達到精度要求。
規格
● 適用于中、大型工件之切削加工。
● 替換式導磁軟爪可做多功能之工件夾持加工。
● 最小工件要求為大于2臺磁力工作臺面積之工件。
● 本磁力工作臺不適用于小型工件之夾持加工。

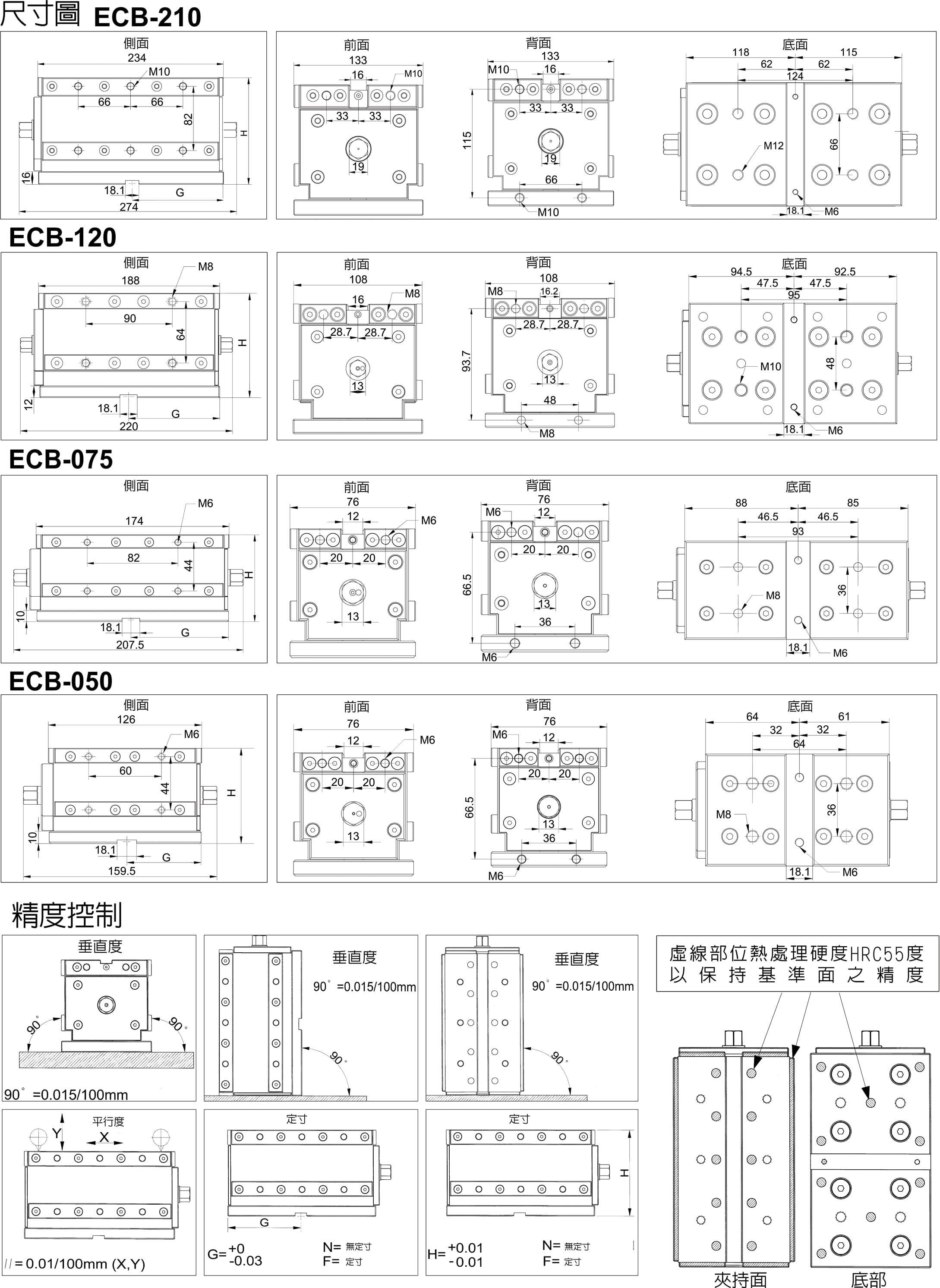

型號 夾持能力 最小工件
厚度要求G G= +0 - 0.03 H H= +0 - 0.03 凈重 ECB-210 2100kgf±5% 30 115 尺寸規格
為訂制品134 尺寸規格
為訂制品36kg ECB-120 1200kgf±5% 20 92.5 108 18kg ECB-075 750kgf±5% 15 85 78 9.5kg ECB-050 500kgf±5% 15 61 78 7kg
-
